1955 Studebaker - 6 Volt wiring diagrams
![55bulw.jpg](tn_55bulw_jpg.jpg) 55 backup Light
|

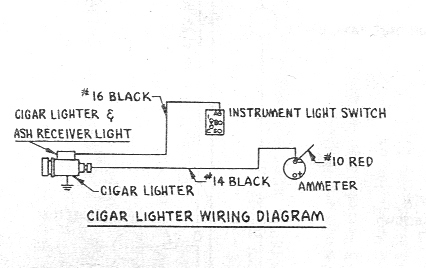

![55cl.jpg](tn_55cl_jpg.jpg) 55 Cigar lighter |
![55dswd.jpg](tn_55dswd_jpg.jpg) 55 Directional signal |
![55eclwd.jpg](tn_55eclwd_jpg.jpg)
Engine Compartment Light |

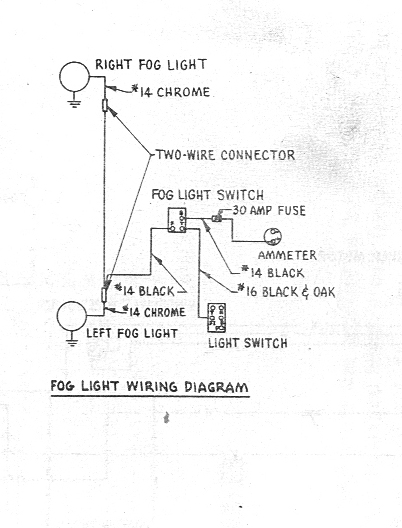

![55flw.jpg](tn_55flw_jpg.jpg) Fog Light |

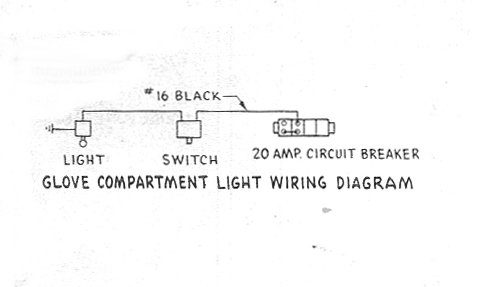

![55gclwd.jpg](tn_55gclwd_jpg.jpg)
Glove Compartment Light |
![55hdwd.jpg](tn_55hdwd_jpg.jpg) Heater / Defroster |
![55ipcw.jpg](tn_55ipcw_jpg.jpg) Instrument panel Clock |
![55lclwd.jpg](tn_55lclwd_jpg.jpg) Luggage Compartment light |

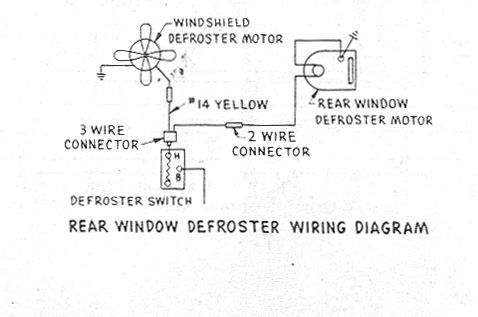

![55rwdwd.jpg](tn_55rwdwd_jpg.jpg) Rear Window Defroster |
![55slwd.jpg](tn_55slwd_jpg.jpg) Spot Light Wiring |

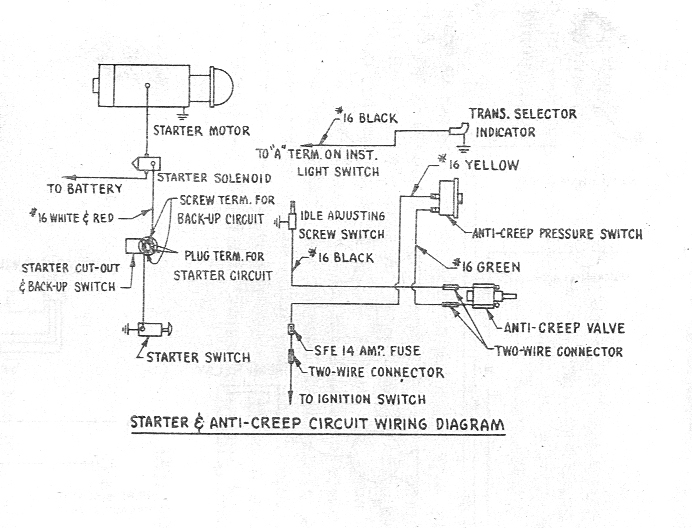

![55smwireantic.jpg](tn_55smwireantic_jpg.jpg) Starter / Anticreep |

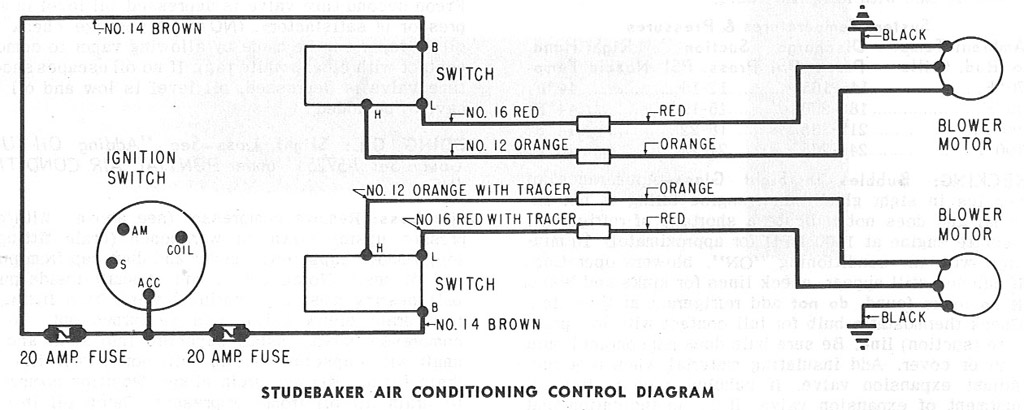

![55airconadss.jpg](55airconadss.jpg) Air Conditioning |
